Thang máy ngày càng trở thành thiết bị không thể thiếu trong các công trình nhà ở, chung cư, khách sạn, trung tâm thương mại và tòa nhà văn phòng. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo thang máy và nguyên lý hoạt động chi tiết của thiết bị này. Việc nắm được cấu tạo và cơ chế vận hành không chỉ giúp người dùng an tâm hơn mà còn hỗ trợ chủ đầu tư trong quá trình lựa chọn, lắp đặt và bảo trì.
Bài viết dưới đây sẽ giúp bạn hiểu đầy đủ về cấu tạo thang máy cũng như nguyên lý hoạt động một cách dễ hiểu và chính xác.

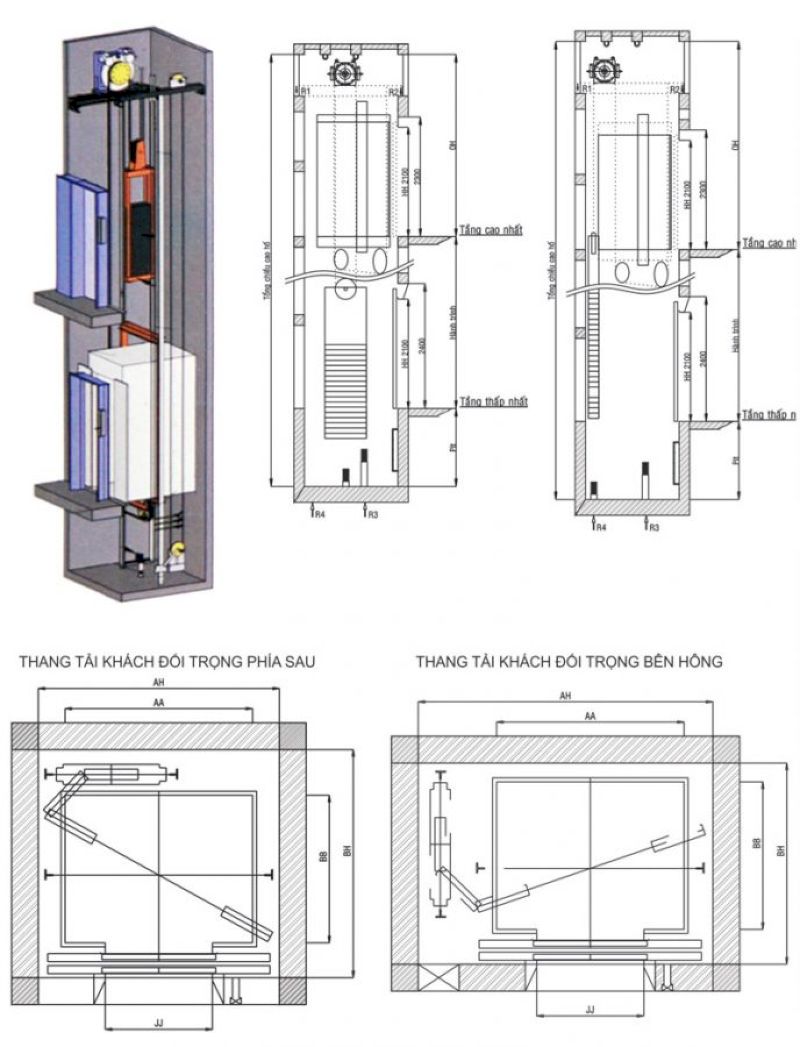

Cấu tạo thang máy gồm những bộ phận nào?
Thang máy là một hệ thống cơ điện phức tạp, bao gồm nhiều bộ phận phối hợp nhịp nhàng với nhau để đảm bảo vận hành an toàn và ổn định. Dưới đây là các thành phần chính trong cấu tạo thang máy.
Hệ thống cơ khí
Hệ thống cơ khí đóng vai trò chịu lực và dẫn hướng cho cabin.
Cabin thang máy
Cabin là khoang chứa người hoặc hàng hóa. Đây là phần trực tiếp phục vụ người sử dụng. Cabin thường được làm bằng thép chịu lực, inox hoặc kính cường lực tùy thiết kế. Bên trong cabin có bảng điều khiển, đèn chiếu sáng, quạt thông gió và hệ thống liên lạc khẩn cấp.
Khung cabin (frame)
Khung cabin giúp cố định và chịu lực cho toàn bộ khoang thang, kết nối với hệ thống cáp tải.
Ray dẫn hướng
Ray dẫn hướng được lắp đặt dọc theo giếng thang, giúp cabin và đối trọng di chuyển thẳng đứng, ổn định, không rung lắc.
Đối trọng
Đối trọng có nhiệm vụ cân bằng tải trọng của cabin. Nhờ có đối trọng, động cơ không phải chịu toàn bộ tải trọng khi nâng hạ, giúp tiết kiệm điện năng và tăng tuổi thọ hệ thống.
Cáp tải
Cáp tải kết nối cabin và đối trọng với máy kéo. Cáp được làm từ thép chuyên dụng có độ bền cao, đảm bảo an toàn tuyệt đối.
Hệ thống truyền động
Đây là bộ phận quyết định việc cabin di chuyển lên xuống.
Máy kéo (motor)
Máy kéo là “trái tim” của thang máy. Nó tạo lực kéo để cabin di chuyển. Hiện nay phổ biến nhất là máy kéo không hộp số (gearless) vì vận hành êm ái, tiết kiệm điện.
Puly (sheave)
Puly là bánh xe kim loại đặt trên máy kéo, nơi cáp tải quấn quanh để truyền động.
Hệ thống điều khiển
Hệ thống điều khiển giúp thang máy hoạt động chính xác theo lệnh người dùng.
Tủ điều khiển (Controller)
Tủ điều khiển là trung tâm xử lý tín hiệu. Nó nhận lệnh từ bảng điều khiển cabin và nút gọi tầng, sau đó điều khiển máy kéo hoạt động.
Bảng điều khiển cabin (COP)
Nơi người dùng bấm chọn tầng mong muốn.
Bảng gọi tầng (LOP)
Được lắp ở mỗi tầng để gọi thang máy.
Hệ thống an toàn
An toàn là yếu tố quan trọng nhất trong cấu tạo thang máy.
Bộ giới hạn tốc độ (Governor)
Giám sát tốc độ cabin. Nếu thang chạy quá tốc độ cho phép, hệ thống sẽ kích hoạt phanh an toàn.
Phanh an toàn (Safety Gear)
Kẹp cabin vào ray dẫn hướng khi xảy ra sự cố vượt tốc hoặc đứt cáp.
Cảm biến cửa (Photocell)
Ngăn cửa đóng khi có vật cản, tránh kẹt người.
Hệ thống cứu hộ tự động (ARD)
Khi mất điện, hệ thống này đưa cabin về tầng gần nhất và mở cửa.
Nguyên lý hoạt động chi tiết của thang máy
Sau khi hiểu cấu tạo thang máy, chúng ta cùng tìm hiểu nguyên lý hoạt động chi tiết để thấy được sự phối hợp nhịp nhàng của các bộ phận.
Nguyên lý hoạt động của thang máy cáp kéo
Đây là loại phổ biến nhất hiện nay.
Khi người dùng nhấn nút gọi tầng:
-
Tín hiệu được gửi đến tủ điều khiển
-
Tủ điều khiển xử lý và ra lệnh cho máy kéo hoạt động
-
Máy kéo quay puly
-
Cáp tải chuyển động
-
Cabin di chuyển lên hoặc xuống
Đối trọng sẽ di chuyển ngược chiều với cabin để cân bằng lực.
Khi cabin đến tầng đã chọn:
-
Cảm biến tầng gửi tín hiệu về tủ điều khiển
-
Máy kéo dừng chính xác
-
Cửa cabin và cửa tầng mở
Toàn bộ quá trình này diễn ra chỉ trong vài giây.
Nguyên lý hoạt động của thang máy thủy lực
Ngoài thang cáp kéo, một số công trình nhỏ sử dụng thang máy thủy lực.
Nguyên lý hoạt động:
-
Hệ thống bơm thủy lực đẩy dầu vào xi lanh
-
Piston nâng cabin lên
-
Khi hạ xuống, van xả dầu điều chỉnh tốc độ
Loại này phù hợp nhà thấp tầng, vận hành êm nhưng tốc độ chậm hơn cáp kéo.
Cơ chế đảm bảo an toàn trong quá trình hoạt động
Một trong những điểm quan trọng khi tìm hiểu cấu tạo thang máy và nguyên lý hoạt động chi tiết là hệ thống an toàn.
Khi xảy ra sự cố như:
-
Mất điện
-
Cabin vượt tốc
-
Cửa bị kẹt
Hệ thống sẽ tự động kích hoạt các cơ chế bảo vệ như:
-
Phanh an toàn kẹp ray
-
ARD đưa cabin về tầng gần nhất
-
Cảm biến ngăn cửa đóng
Nhờ vậy, nguy cơ tai nạn được giảm thiểu tối đa.
Quy trình vận hành tiêu chuẩn của thang máy
Quy trình hoạt động của thang máy diễn ra theo các bước:
Gọi thang
Nhấn nút tại tầng.
Xác định vị trí cabin gần nhất
Hệ thống chọn cabin tối ưu.
Di chuyển
Cabin di chuyển theo lệnh.
Dừng tầng chính xác
Cảm biến đảm bảo sai số gần như bằng 0.
Mở cửa và chờ
Sau vài giây, cửa tự đóng và sẵn sàng cho lệnh mới.
Tất cả đều được lập trình và kiểm soát tự động.
Những yếu tố ảnh hưởng đến hiệu quả hoạt động của thang máy
Để thang máy vận hành ổn định, cần chú ý:
Chất lượng linh kiện
Linh kiện chính hãng giúp hệ thống hoạt động bền bỉ.
Lắp đặt đúng kỹ thuật
Sai lệch nhỏ trong lắp đặt có thể gây rung lắc hoặc tiếng ồn.
Bảo trì định kỳ
Thông thường 1–2 tháng/lần để kiểm tra cáp, ray, hệ thống điện.
Kiểm định an toàn
Bắt buộc trước khi đưa vào sử dụng và theo chu kỳ quy định.
Ứng dụng thực tế của thang máy hiện nay
Thang máy được sử dụng rộng rãi trong:
-
Nhà ở gia đình
-
Chung cư cao tầng
-
Khách sạn
-
Bệnh viện
-
Trung tâm thương mại
-
Nhà máy sản xuất
Mỗi loại công trình sẽ có yêu cầu khác nhau về tải trọng, tốc độ và cấu hình.
Câu hỏi thường gặp về cấu tạo và nguyên lý hoạt động của thang máy
Thang máy có thể rơi tự do không?
Rất hiếm xảy ra. Nhờ có bộ giới hạn tốc độ và phanh an toàn, cabin sẽ được giữ lại ngay cả khi có sự cố.
Vì sao thang máy vận hành êm?
Do hệ thống máy kéo không hộp số hiện đại, ray dẫn hướng chuẩn xác và đối trọng cân bằng lực.
Bao lâu nên bảo trì thang máy?
Thông thường từ 1–2 tháng/lần tùy tần suất sử dụng.
Hiểu rõ cấu tạo thang máy và nguyên lý hoạt động chi tiết giúp bạn yên tâm hơn khi sử dụng cũng như đưa ra quyết định chính xác khi đầu tư lắp đặt. Thang máy là sự kết hợp tinh vi giữa cơ khí, điện và công nghệ điều khiển hiện đại. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo vận hành êm ái và an toàn.
Nếu được lắp đặt đúng kỹ thuật, kiểm định đầy đủ và bảo trì định kỳ, thang máy có thể hoạt động bền bỉ từ 20–25 năm hoặc hơn. Vì vậy, việc lựa chọn đơn vị cung cấp uy tín và hiểu rõ cấu tạo thiết bị chính là bước đi quan trọng để đảm bảo hiệu quả sử dụng lâu dài.
